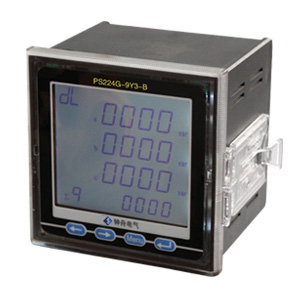

PS224G系列数字屏装功率表

一．产品概述

PS224G系列数字屏装功率表采用交流采样技术测量电网中的功率，可用于谐波严重畸变场合，适用于电力电网、自动化控制系统中对功率的测量和显示，具有显示直观、精度高、性能稳定、隔离性强、抗震动等优点，可选配多种扩展功能：RS-485通讯接口（MODBUS-RTU协议）、继电器输出、开关量输入、模拟量变送输出等、变比键盘可设、多种外型尺寸可方便地设计选型。产品符合GB/T 22264-2008要求。

二．规格选型一览表

1．产品概述
PS224G系列数字屏装功率表采用交流采样技术测量电网中的功率，可用于谐波严重畸变场合，适用于电力电网、自动化控制系统中对功率的测量和显示，具有显示直观、精度高、性能稳定、隔离性强、抗震动等优点，可选配多种扩展功能：RS-485通讯接口（MODBUS-RTU协议）、继电器输出、开关量输入、模拟量变送输出等、变比键盘可设、多种外型尺寸可方便地设计选型。产品符合GB/T 22264-2008要求。

2．规格选型一览表

	测量				开关量输入	继电器输出	模拟量输出	485 接口	显示方式		外形代号
	相数	有功功率	无功功率	视在功率	开关量输入	继电器输出	模拟量输出	485 接口	LED	LCD	外形代号

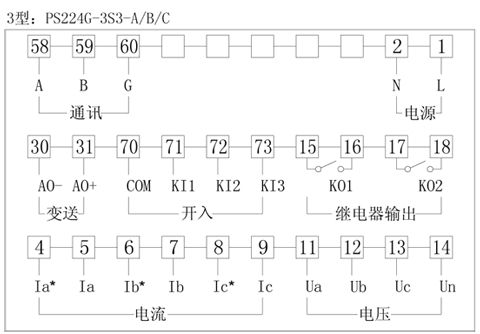

PS224G-3S3-A	三	●	●	●	_	_	_	_	●	_	3型
PS224G-3S3-B	三	●	●	●	_	_	_	1	●	_
PS224G-3S3-C	三	●	●	●	3	2	1	1	●	_

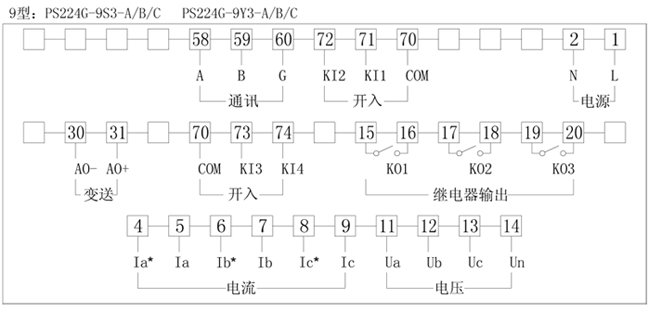

PS224G-9S3-A	三	●	●	●	_	_	_	_	●	_	9型
PS224G-9S3-B	三	●	●	●	_	_	_	1	●	_
PS224G-9S3-C	三	●	●	●	4	3	1	1	●	_
PS224G-9Y3-A	三	●	●	●	_	_	_	_	_	●
PS224G-9Y3-B	三	●	●	●	_	_	_	1	_	●
PS224G-9Y3-C	三	●	●	●	4	3	1	1	_	●
PS224G-2S3-A	三	●	●	●	_	_	_	_	●	_	2型
PS224G-2S3-B	三	●	●	●	_	_	_	1	●	_
PS224G-2S3-C	三	●	●	●	4	3	1	1	●	_
PS224G-2Y3-A	三	●	●	●	_	_	_	_	_	●
PS224G-2Y3-B	三	●	●	●	_	_	_	1	_	●
PS224G-2Y3-C	三	●	●	●	4	3	1	1	_	●

3．通用技术条件

名　称			技术参数
精度等级			0.5, 1级
显示方式			4位LED显示,另加符号指示位或 LCD显示
信号输入	测量网络		三相四线、三相三线
	电　压	额定值	AC 100V、AC 220V、AC 380V等
		过负荷	持续：1.2倍，瞬时：2倍/1秒
		阻抗	>300kΩ
	电流	额定值	AC 1A、AC 5A
		过负荷	持续：1.2倍，瞬时：10倍/1秒
		阻抗	<20MΩ
	频率		50/60Hz±10%
电　源	工作范围		AC/DC：80V～270V
	功耗		<4VA
功能模块	通讯接口		最多1路RS-485通讯，Modbus-RTU协议，波特率：2400～19200bps
	开关量输入		最多4路开关量输入，干结点方式
	开关量输出		最多3路继电器输出，容量：AC 250V/5A，DC 30V/5A
	变送输出		最多1路模拟量输出：0/4～20mA或0～5/10V
平均无故障工作时间			≥50000h
环　境	工作		-10～55℃，相对湿度≤93%，无腐蚀性气体场所，海拔高度≤2500m
	储存		-20～75℃，相对湿度≤93%
安　全	绝缘电阻		>100MΩ
	隔离耐压		AC 2kV
