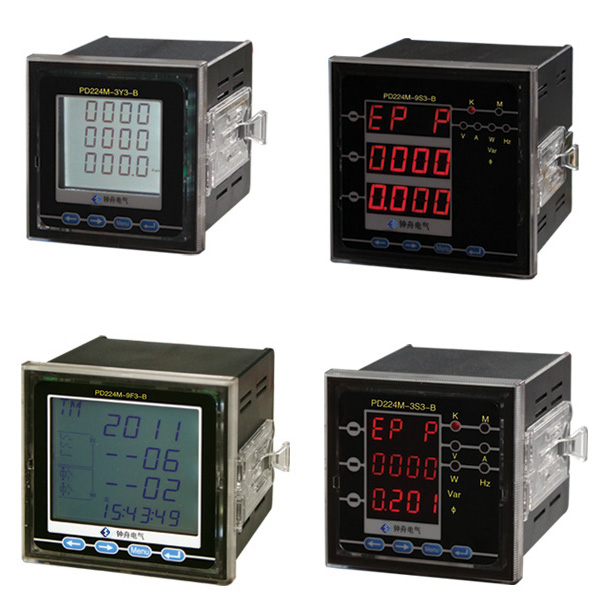

PD224M系列多功能表


1.产品概述

PD224M系列屏装多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠、高性价比的智能配电仪表产品, 具有测量和计量功能, 可以测量三相电网中所有电量参数如三相电压(相/线)、三相电流、有功功率、无功功率、功率因数、电网频率和正反向有功/无功电能计量,12时段4费率分时复费率,具有标准电能脉冲输出和RS485通讯接口,可选多种扩展功能模块。产品符合GB/T 22264-2008要求。

PD224M系列屏装多功能电力仪表广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。


2.规格选型一览表

测 量 计量


















485

显示方式

















有功电能 双向计量 LED LCD
PD224M-3S3-A

_ 2 _ _ _ _ _ 3
PD224M-3S3-B

_ 2 _ _ _ 1 _
PD224M-3S3-C

_ 2 3 2 1 1 _ _
PD224M-3Y3-A

_ _ _ _ _ _ _ 2 _ _ _ _ _
PD224M-3Y3-B

_ _ _ _ _ _ _ 2 _ _ _ 1 _
PD224M-3Y3-C

_ _ _ _ _ _ _ 2 5 2 _ 1
PD224M-9S3-A

_ 2 _ _ _ _ _ 9
PD224M-9S3-B

_ 2 _ _ _ 1 _
PD224M-9S3-C

_ 2 4 3 1 1 _ _
PD224M-9Y3-A

_ 2 _ _ _ _ _
PD224M-9Y3-B

_ 2 _ _ _ 1 _
PD224M-9Y3-C

_ 2 4 3 1 1 _
PD224M-9F3-A

2 _ _ _ _ _
PD224M-9F3-B

2 _ _ _ 1 _
PD224M-9F3-C

2 3 2 1 1 _
PD224M-2S3-A

_ 2 _ _ _ _ _ 2
PD224M-2S3-B

_ 2 _ _ _ 1 _
PD224M-2S3-C

_ 2 4 3 1 1 _
PD224M-2Y3-A

_ 2 _ _ _ _ _
PD224M-2Y3-B

_ 2 _ _ _ 1 _
PD224M-2Y3-C

_ 2 4 3 1 1 _
PD224M-2F3-A

2 _ _ _ _ _
PD224M-2F3-B

2 _ _ _ 1 _
PD224M-2F3-C 2 3 2 1 1 _

3.通用技术条件
名 称 技术参数
精度等级 电压、电流、有功功率、无功功率、功率因数:0.5级
有功电能:0.5S级,无功电能: 2级
显示方式

4位LED显示,另加符号指示位 或 LCD显示
信号输入


测量网络 三相四线、三相三线
电 压 额定值 AC 100V、AC 220V、AC 380V等
过负荷 持续:1.2倍, 瞬时:2倍/1秒
阻抗 >300kΩ
电 流 额定值

AC 1A、AC 5A
过负荷

持续:1.2倍, 瞬时:10倍/1秒
阻抗 <20MΩ

频率


50/60Hz±10%
电 源

工作范围


AC/DC:80V~270V

功耗


<4VA
功能模块

通讯接口


最多1路RS-485通讯,Modbus-RTU协议,波特率:2400~19200bps

开关量输入

最多4路开关量输入,干结点方式

开关量输出

最多3路继电器输出,容量:AC 250V/5A,DC 30V/5A

变送输出

最多1路模拟量输出:0/4~20mA或0~5/10V
电能脉冲输出 2路脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
平均无故障工作时间 ≥50000h

环 境

工作 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
储存

-20~75℃,相对湿度≤93%
安 全 绝缘电阻

>100MΩ
隔离耐压 AC 2kV

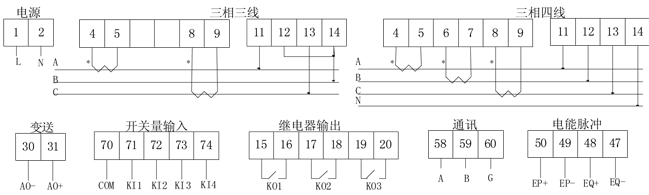

4.接线方式图

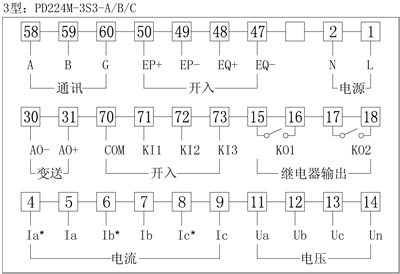

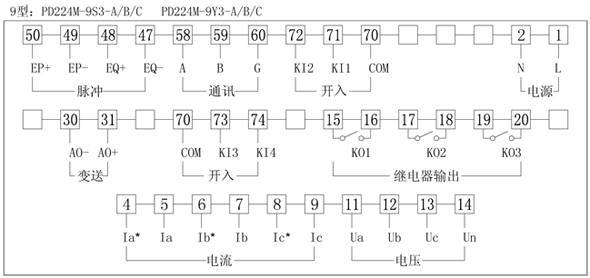

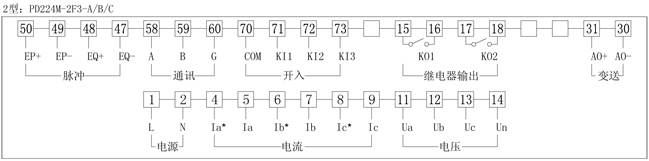

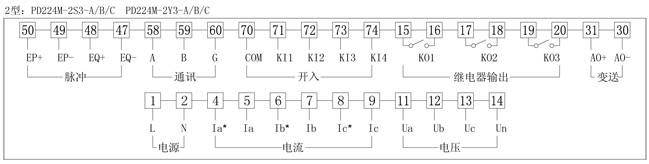

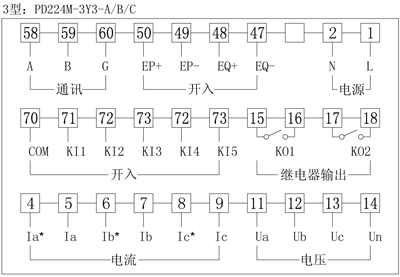

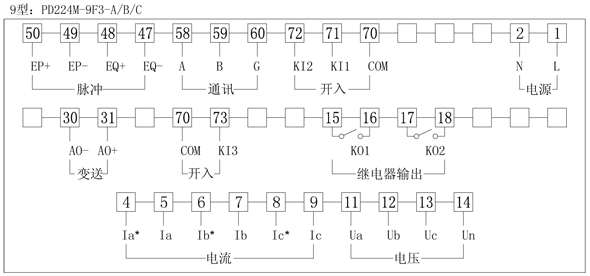

5.接线端子排列图



6.订货示例

订货时,应详细写明所需要的产品型号、输入信号、输出信号及变比等相关内容


例1.

型号:PD224M-3S3-A

电源:AC 220V/50Hz

信号输入:三相四线,AC 220/380V,AC 1000A /5A

其他:未指明则按默认设置出厂


例2.

型号:PD224M-9S3-C

电源:AC 220V/50Hz

信号输入:三相三线,AC 35kV/100V,AC 100 A /5A

变送输出:4~20mA

其他:未指明则按默认设置出厂
