PD224M900 无线智能测温装置


一、概述

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。无线式温度监测系统具有极高的可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。


二、无线测温系统结构

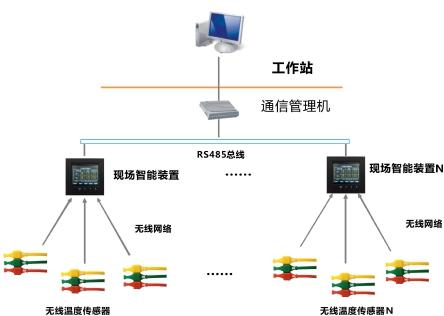

无线测温终端内置无线接收模块,测温终端与测温表带直接组成测温接收系统

备注:此图为典型的组网方式,实际应用中根据项目情况可能有所改变。


三、无线测温传感器

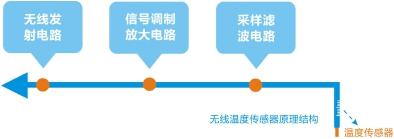

无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。




主要功能:

主要功能

功能介绍

温度检测功能

实时检测被测部位的当前温度

无线传输功能

检测到的数据通过无线传输到接收主机


无线温度传感器种类(选型):

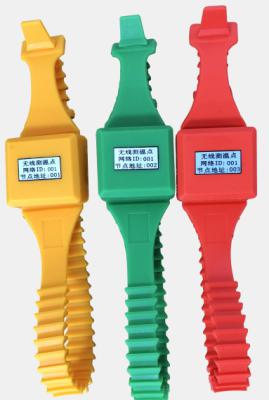

无线测温传感器

参数介绍

有源型



参数

温度测量范围:0~99℃

测量精度:±1℃

采集周期:30S

发射周期:无温度变化为90S,温度变化(≥±2℃)为30S

无线频率:2.4GHz

无线传输距离:≤10米

电池使用寿命:5 年

安装方式:捆绑式

外形尺寸:主体尺寸:38mm*34mm*24mm,表带总长:390mm

安装方法

第一步:传感器配对好测温主机和高压开关柜号。

第二步:该面柜子的传感器配对测温部位。

第三步:打开传感器开关,并捆绑于相应的测温部位。

第四步:如果传感器的探头是带线引出型,用线顶端的探头捆绑于测温部位。

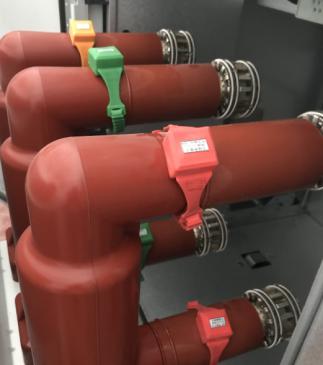

安装部位

移开式高压开关柜:母排, 静触头,电缆搭接等部位。

固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。


无源型




传感器结构:

1. 取电合金片:用于感应取电硅胶表带:

2. 模块主体

3. 传感器温度探头:用耐高温扎带捆绑于测温部位,检测测温部位温度

参数

温度测量范围:0~99℃

测量精度:±1℃

采集周期:10S

发射周期:无温度变化为30S,温度变化(≥±2℃)为10S

无线频率:2.4GHz

无线传输距离:≤10米

工作电源:感应取电

启动电流:≥5A(满足国家能源行业标准 NB/T 42086-2016

定的启动电流 :不大于 0.05倍一次额定电流(大于 400A)或 20A)

安装方式:捆绑式

主体尺寸:38mm*45mm*24mm,表带总长:375mm

安装方法

第一步:预计安装部位长度,把取电合金片对折1到2次

第二步:把折好的合金片插入传感器。

第三步:将模块缠绕在取电部位(电流主路),并拉紧折叠两侧的合金片,然后把尾部反折过来,压紧。

第四步:如果传感器的探头是带线引出型,用线顶端的探头捆

安装部位

移开式高压开关柜:母排, 静触头,电缆搭接等部位。

固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。


四、无线测温主机

4.1.1 具有强大的数据采集和处理功能

主要功能:温度测量功能

选配功能:三相电压、三相电流、平均电压电流、总有功功率、总无功功率、各相的有功及无功功率、功率因数、最大需量、各相的功率因数、系统频率、总有功电度、总无功电度、各相的有功电度和无功电度、复费率功能、电压和电流的总谐波畸变率、电流、电压的2~31谐波分量(可选)、奇次谐波总畸变、偶次谐波畸变、电压电话谐波因数、电压波峰因子、电流K系数等的测量与计算功能。

具有标配1路继电器控制输出,可扩充至5路(选配)。

开关量输入功能可扩充至6路(选配)。

具有50条事件记录功能,实时保存发生的开关量输入及继电器输出事件(选配)。

可当地查看一条回路及开关的各种电参量、运行状态等;可查看或设定运行参数,进行合、分闸等操作。

其中复费率、谐波为可选功能,用户在购买仪表时可自行选择。

4.1.2 安全性高,可靠性好

在设计过程中采用了多种抗干扰措施,能够在电力系统环境中稳定运行。静电放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级;高压冲击抗扰符合4级;浪涌抗干扰符合3级;面板防护等级符合IP54,壳体防护等级符合IP20。

4.1.3 体积小,安装方便

外形尺寸DIN96×96标准,仪表安装总长75mm(含端子),采用自锁面板式安装机构,无需螺丝固定即可安装。

4.1.4 系统接线方便灵活

系统接线方式有三相四线制、三相三线制。(用户可自行设置,但接线图需更改)

4.1.5 显示直观、操作简便

大尺寸专用液晶模块可以实时显示多项信息,配合明亮的背光,使操作者在光线差的情况下也能准确阅读数据。操作方式人性化,操作者能在短时间内掌握,阅读数据和参数设置等操作将变得简单易行。

表1.2.1 性能参数表

性能

参数



配电网络

单相、三相三线、三相四线

内置接收模块

无线测量温度路数≤24路

(选配)

额定值

AC100V、220V、380V(订货时请注明)

过负荷

测量:1.2倍    瞬时:2倍/10s

功  耗

<0.1VA(每相)

阻  抗

>1MΩ

精  度

精度等级:0.5S,RMS(真有效值)测量

(选配)

额定值

AC1A、5A (订货时请注明)

过负荷

测量:1.2倍    瞬时:10倍/1s

功  耗

<0.4VA(每相)

阻  抗

<10mΩ

精  度

精度等级:0.5S,RMS(真有效值)测量

频  率(选配)

40~65Hz,精度等级:±0.02Hz

功  率(选配)

三相总有功、无功  精度:0.5S

电  能(选配)

四象限电能计量  有功精度0.5S,无功精度1

显  示(选配)

切换、循环3排LED显示(可编程设置)

事  件(选配)

实时循环保存50条事件记录

复费率(选配)

带复费率

电 源

工作范围

AC、DC  85V~265V

功    耗

≤4VA

输 出

数字接口

RS-485、MODBUS-RTU协议

开关量输入(选配)

可选配(可扩充至6路),干接点方式

Ri<500Ω接通,Ri>100kΩ断开

开关量输出(标配一路,其余选配)

标配1路继电器输出,可选配(可扩充至5路)

继电器触点容量:5A/250V AC;5A/30V DC

环 境

工作环境

-10~55℃ 海拔≤2000m,93%RH,不结露,无腐蚀性气体

储存环境

-30~70℃


4.2 尺寸与安装

4.2.1 装置的安装尺寸    (单位:mm)

装置的安装方法、接线和配置,在安装前请仔细阅读以下说明。

外形型号

面框尺寸

屏装配合尺寸

开孔尺寸

安装总长

备注

96型

96×96

90×90

91×91

75





1、外型尺寸

96型



2、安装方法:
1).在固定的配电柜上,选择合适的地方开一个仪表安装孔(如:91X91);

2).取出仪表,取下固定夹;

3).将仪表安装插入配电柜的仪表孔中;

4).插入仪表的固定夹。

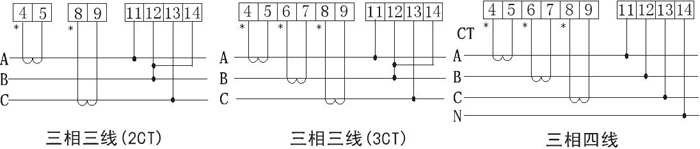

3、端子接线:

上排:电源和功能输出

20

19

60

59

58















2

1

DO1

B

A















N

L

下排:信号(10芯)(选配)

UN   UC   UB    UA

IC     IC*

IB    IB*

IA    IA*

14

13

12

11

9

8

7

6

5

4

1) 辅助电源:我公司电力仪表具备通用的(AC/DC)电源输入接口,若不作特殊声明,提供的是220V (AC/DC)或110V (AC/DC)电源接口的标准产品,仪表极限的工作电源电压为AC/DC:85-265V,为防止损坏产品,请提供适用于我公司产品的电源。

说明:

A.采用交流电源建议在火线一侧安装1A的保险丝。

B.对于电力品质较差的地区中,建议在电源回路安装浪涌抑制器防止雷击,以及快速脉冲群抑制器

2) 输入信号:采用了每个测量通道单独采集的计算方式,保证了使用时完全一致、对称,其具有多种接线方式,适用于不同的负载形式。具体如下:

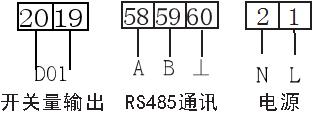

电源、通讯、开关量输出接线如下:


说明:

A.电压输入:输入电压应不高于产品的额定输入电压(100V或400V),否则应考虑使用PT,在电压输入端须安装1A保险丝;

B.电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路。建议使用接线排,不要直接接CT,以便于拆装;

C.要确保输入电压、电流相对应,相序一致,方向一致;否则会出现数值和符号错误!!(功率和电能);

D.仪表输入网络的配置根据系统的CT个数决定,在2个CT的情况下,选择3相3线两元件方式、在3个CT的情况下,选择3相4线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致,不然会导致仪表测量的电压或功率不正确。其中在3P3W中,电压测量和显示的为线电压;而在3P4W中,电压测量和显示相电压;

E.具体接线方式,以仪表上接线图为准。

4.2.2 接线注意事项

 接入装置的导线截面面积应满足:电流为2.5平方毫米,电压为1.5平方毫米。

 通讯线必须采用屏蔽双绞线。

 通讯线的RS485+,RS485-不能接反。

 当通讯连接采用线形连接方式时,应在位于通讯电缆起点和终点处的RS485+与RS485-端子之间分别接入100~120欧姆的线路匹配电阻。

 波特率为9600时,电缆长度<1200米。


点击查看更多
