ZZ900系列保护测控装置

一,  概述

1  适用范围

ZZ900 系列保护测控装置是针对电力、石化、钢铁、冶金等行业研发的保护测控一体化装置, 它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的地方电力及工业系统。

ZZ900系列保护测控装置基于STM32芯片平台,采用了多项创新技术,集保护、控制、测量、通信和监视功能于一体,资源丰富配置完善、运行维护灵活方便、稳定可靠安全性高,整体技术性能指标处于国内优先水平,为工业电力系统的安全、稳定、经济运行提供了坚实的基础。


2  主要特点

资源丰富、功能完善:高精度实时钟系统,;灵活的组网方式及 规约配置;能提供完善的保护、测量、控制功能。

技术成熟、可靠性高:将国电南自高压保护的技术及思想,应用到低压保护中,保护原理 先进可靠,专业性更强;产品硬件电磁兼容水平符合国家标准。

配置灵活、针对性强:装置插件配置简单易用,出口可灵活组态,方便了现场的各种应用要求;充分考虑钢铁冶金企业的特点。

通信强大、记录全面:提供以太网通信口和RS-485 通信口,支持 IEC60870-5-103 通信规约和 MODBUS 通信规约;可查询至少200 次事件记录,最后 200 次开关量及状态变位记录,全面记录装置运行信息。


3  主要型号及功能

本系列产品包括下列装置:

1) 线路保护测控装置

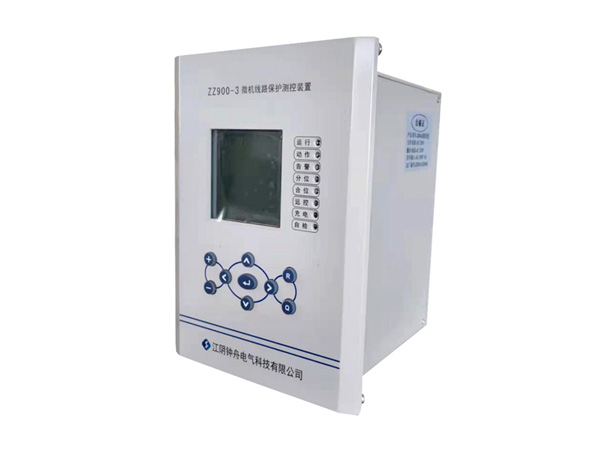

ZZ900-3 线路保护测控装置,过流保护为主保护,适用于输电或配电线路的保护及测控。

2 变压器保护测控装置

ZZ900-6 变压器保护测控装置,过流保护为主保护,适用于所用变/接地变压器/厂用变。

3  电容器保护测控装置

ZZ900-2电容器保护测控装置,适用于变电所内并联电容器组保护及测控,配置不平衡电压(或电流)输入。

4  电动机保护测控装置

ZZ900-5电动机保护测控装置,含差磁平衡差动功能,适用于 3~10kV 异步电动机

5  母线PT保护测控装置

ZZ900-41母线PT保护装置,含差低压过压以及PT并列功能,适用于变电所内的母线PT的保护装置


二,安全标准

· GB/T 7261-2000继电器及装置基本试验方法

· GB 9254-1998信息技术设备的无线电骚扰限值和测量方法

· GB/T 9361-1988计算站场地安全要求

· GB/T 14537-1993量度继电器和保护装置的冲击和碰撞试验

· GB/T 14598.13-1998电气继电器第22部分:量度继电器和保护装置的电气

· Eqv IEC 60255-22-1:1988 干扰试验  第1篇:1MHZ脉冲干扰试验

· GB/T 16836-1997量度继电器和保护装置安全设计的一般要求

· GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验

· GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

· GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

· GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验

· GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

· GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验

· GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验

· GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验

· GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验

· SD 286-1988 线路继电保护产品动模试验技术条件

· IEC 60255-21-1:1988 电气继电器第21部分:量度继电器和装置的振动、冲击、碰撞和地震试验第一章:振动试验(正弦)
